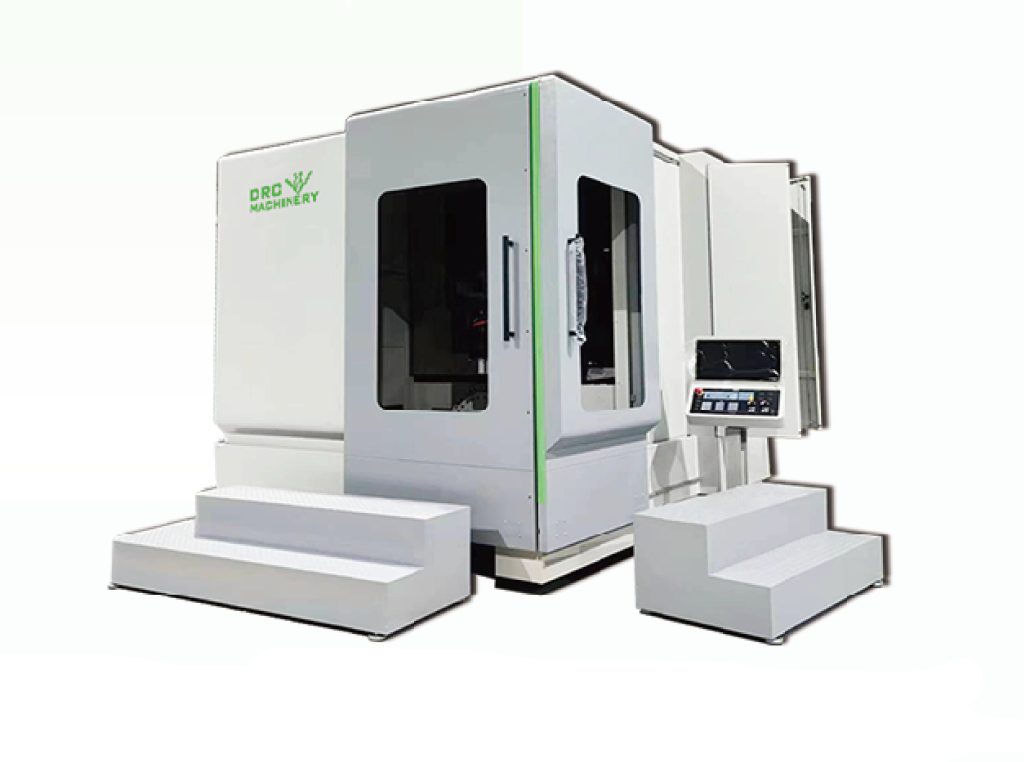

Вертикальный 5-ти осевой обрабатывающий центр. Серия MX
Общая компоновка станка разработана с использованием конечно-элементного анализа. Литая коробчатая станина спроектирована по пятиточечной опорной схеме и изготавливается методом литья в смоляные формы, что минимизирует такие конструктивные дефекты, как деформация от напряжений и тепловая деформация станка во время работы. Материал — высокопрочный чугун HT300, прошедший двойной отпуск и искусственное старение, что эффективно гарантирует общую точность и качество станка, а также качество выпускаемой продукции.
Параметр | Значение |
Рабочая зона | |
Размер стола | D630x500 мм |
Расстояние от торца шпинделя до стола | 140-615 мм |
Перемещение X/Y/Z/B/C | 650/650/475/±110/360 мм / ° |
Скорость быстрых перемещений X/Y/Z | 30/30/30 м/мин |
Главный шпиндель | |
Конус шпинделя | HSK A63 |
Мощность | 15 кВт |
Крутящий момент | 85/100 Н·м |
Макс. частота вращения шпинделя | 18 000 об/мин |
Инструментальный магазин | |
Количество инструментальных гнезд | 30 шт. |
Тип хвостовика инструмента | HSK A63 |
Точность позиционирования (по VDI 3441) | |
Точность позиционирования по осям X/Y/Z (косвенная измерительная система) | ≤ 8 / 8 / 10 мкм |
Повторяемость позиционирования по осям X/Y/Z (косвенная измерительная система) | ≤ 6 / 6 / 8 мкм |
Прямой шпиндель отделен от зоны обработки для оптимальной динамической производительности и удобного рабочего пространства.
Параметр | MX650 | MX800 |
Поворотный стол | ||
Размер стола (по противоположным сторонам), мм | 600 | 800 |
Нагрузка на стол, кг | 350 | 1000 |
Ширина Т-образных пазов, мм | 5-14×100 | 7-14×100 |
Перемещения | ||
Угол поворота оси B | -40°/+110° | ±120° |
Угол поворота оси C | 360° | 360° |
Перемещение по оси X, мм | 650 | 800 |
Перемещение по оси Y, мм | 550 | 900 |
Перемещение по оси Z, мм | 500 | 650 |
Расстояние от торца шпинделя до стола, мм | 140-640 | 100-750 |
Шпиндель | ||
Тип конуса | BT40 | HSK A63 |
Частота вращения шпинделя, об/мин | 15000 | 15000 |
Мощность главного двигателя, кВт | 11 | 11 |
Скорость подач | ||
Скорость быстрых перемещений (X/Y/Z), м/мин | 36 | 48/48/36 |
Макс. скорость вращения оси B, об/мин | 25 | 60 |
Макс. скорость вращения оси C, об/мин | 25 | 90 |
Инструментальный магазин | ||
Емкость инструментального магазина, инструментов | 40 | 30 |
Макс. диаметр инструмента, мм | ø75 | ø120 |
Макс. длина инструмента, мм | 200 | 300 |
Макс. вес инструмента, кг | 8 | 8 |
Время смены инструмента, сек | 2.5 | 2 |
Точность | ||
Точность позиционирования (X/Y/Z), мм | 0.008 | 0.008 |
Повторяемость позиционирования (X/Y/Z), мм | 0.005 | 0.005 |
Точность позиционирования (B/C), угл. сек | ±5 | ±5 |
Повторяемость позиционирования (B/C), угл. сек | ±2 | ±2 |
Система ЧПУ | ||
Система ЧПУ | Siemens ONE | Siemens ONE |
Пневмосистема | ||
Давление воздуха, бар | 6-8 | 6-8 |
Расход воздуха, л/мин | 280 | 280 |
Прочее | ||
Вес станка, т | 8 | 20 |
Габаритные размеры (Д x Ш x В), мм | 4520 x 3960 x 3340 | 3700 x 4400 x 3800 |
Параметр | Значение |
Рабочая зона | |
Размер стола | D630x500 мм |
Расстояние от торца шпинделя до стола | 140-615 мм |
Перемещение X/Y/Z/B/C | 650/650/475/±110/360 мм / ° |
Скорость быстрых перемещений X/Y/Z | 30/30/30 м/мин |
Главный шпиндель | |
Конус шпинделя | HSK A63 |
Мощность | 15 кВт |
Крутящий момент | 85/100 Н·м |
Макс. частота вращения шпинделя | 18 000 об/мин |
Инструментальный магазин | |
Количество инструментальных гнезд | 30 шт. |
Тип хвостовика инструмента | HSK A63 |
Точность позиционирования (по VDI 3441) | |
Точность позиционирования по осям X/Y/Z (косвенная измерительная система) | ≤ 8 / 8 / 10 мкм |
Повторяемость позиционирования по осям X/Y/Z (косвенная измерительная система) | ≤ 6 / 6 / 8 мкм |
Прямой шпиндель отделен от зоны обработки для оптимальной динамической производительности и удобного рабочего пространства
Параметр | MX650 | MX800 |
Поворотный стол | ||
Размер стола (по противоположным сторонам), мм | 600 | 800 |
Нагрузка на стол, кг | 350 | 1000 |
Ширина Т-образных пазов, мм | 5-14×100 | 7-14×100 |
Перемещения | ||
Угол поворота оси B | -40°/+110° | ±120° |
Угол поворота оси C | 360° | 360° |
Перемещение по оси X, мм | 650 | 800 |
Перемещение по оси Y, мм | 550 | 900 |
Перемещение по оси Z, мм | 500 | 650 |
Расстояние от торца шпинделя до стола, мм | 140-640 | 100-750 |
Шпиндель | ||
Тип конуса | BT40 | HSK A63 |
Частота вращения шпинделя, об/мин | 15000 | 15000 |
Мощность главного двигателя, кВт | 11 | 11 |
Скорость подач | ||
Скорость быстрых перемещений (X/Y/Z), м/мин | 36 | 48/48/36 |
Макс. скорость вращения оси B, об/мин | 25 | 60 |
Макс. скорость вращения оси C, об/мин | 25 | 90 |
Инструментальный магазин | ||
Емкость инструментального магазина, инструментов | 40 | 30 |
Макс. диаметр инструмента, мм | ø75 | ø120 |
Макс. длина инструмента, мм | 200 | 300 |
Макс. вес инструмента, кг | 8 | 8 |
Время смены инструмента, сек | 2.5 | 2 |
Точность | ||
Точность позиционирования (X/Y/Z), мм | 0.008 | 0.008 |
Повторяемость позиционирования (X/Y/Z), мм | 0.005 | 0.005 |
Точность позиционирования (B/C), угл. сек | ±5 | ±5 |
Повторяемость позиционирования (B/C), угл. сек | ±2 | ±2 |
Система ЧПУ | ||
Система ЧПУ | Siemens ONE | Siemens ONE |
Пневмосистема | ||
Давление воздуха, бар | 6-8 | 6-8 |
Расход воздуха, л/мин | 280 | 280 |
Прочее | ||
Вес станка, т | 8 | 20 |
Габаритные размеры (Д x Ш x В), мм | 4520 x 3960 x 3340 | 3700 x 4400 x 3800 |
Получить технико-коммерческое предложение можно у нашего менеджера. Связаться с нашим менеджером можно любым удобным для Вас способом указанным на нашем сайте.
